Стеклянная дверь является только частью системы закрывания умного замка. Конфигурация двери, фурнитура, монтажные интерфейсы, процесс закрывания, питание и ответственность за аварийный доступ определяют, может ли решение перейти к проверке образца.
1. Определите границы решения до выбора модели
Первый вопрос — не какую модель заказать. Сначала нужно понять, есть ли у проекта документированный интерфейс для оценки. Формулировка «стеклянная дверь» не описывает несущие детали, доступные монтажные поверхности, направление закрывания или связь защёлки с ответной частью. Она также не определяет ответственность за электромонтаж и аварийный доступ.
Рассматривайте предлагаемый замок как платформу-кандидата, пока команда не проверила данные двери и фурнитуры. WF-010, WF-019 или WF-026 могут рассматриваться, если назначение, монтажное пространство и способ доступа требуют дальнейшей оценки. Это не подтверждает совместимость. Окончательное решение должно опираться на чертежи, проектную фурнитуру, монтаж образца и согласованные критерии приёмки.
Границы оценки должны распределять ответственность между поставщиком двери и стеклянной фурнитуры, монтажной организацией, поставщиком замка или СКУД, электроподрядчиком и оператором объекта. Если интерфейс не определён, расчёт можно подготовить только с условием предоставления данных и проведения проверки образца.
2. Зафиксируйте конфигурацию двери, а не только материал
До обсуждения монтажа зафиксируйте фактическую конфигурацию двери. Обычно важна не разница между стеклом и другим материалом, а то, как закрывается подвижное полотно и какая стабильная опора есть со стороны ответной части.
Безрамное одностворчатое полотно может использовать стеклянную фурнитуру и закрываться на неподвижную панель, настенную ответную часть или отдельную раму. Рамное стеклянное полотно может дать другие возможности монтажа и прокладки кабеля, но материал рамы, геометрию профиля и фурнитуру всё равно нужно проверить. Двустворчатые двери добавляют центральный стык и пассивное полотно, что меняет интерфейс ответной части. Поворотные, распашные, раздвижные и специальные противопожарные или контролируемые двери имеют собственные ограничения.
Соберите фотографии спереди, сзади и с торца, чертежи двери и фурнитуры при наличии, направление открывания, чёткие фотографии стороны закрывания и текущую запирающую фурнитуру. Укажите, требуется ли дистанционное открывание, доступ по идентификатору, локальное управление или комбинация. Так поставщик сможет оценивать конкретные условия.

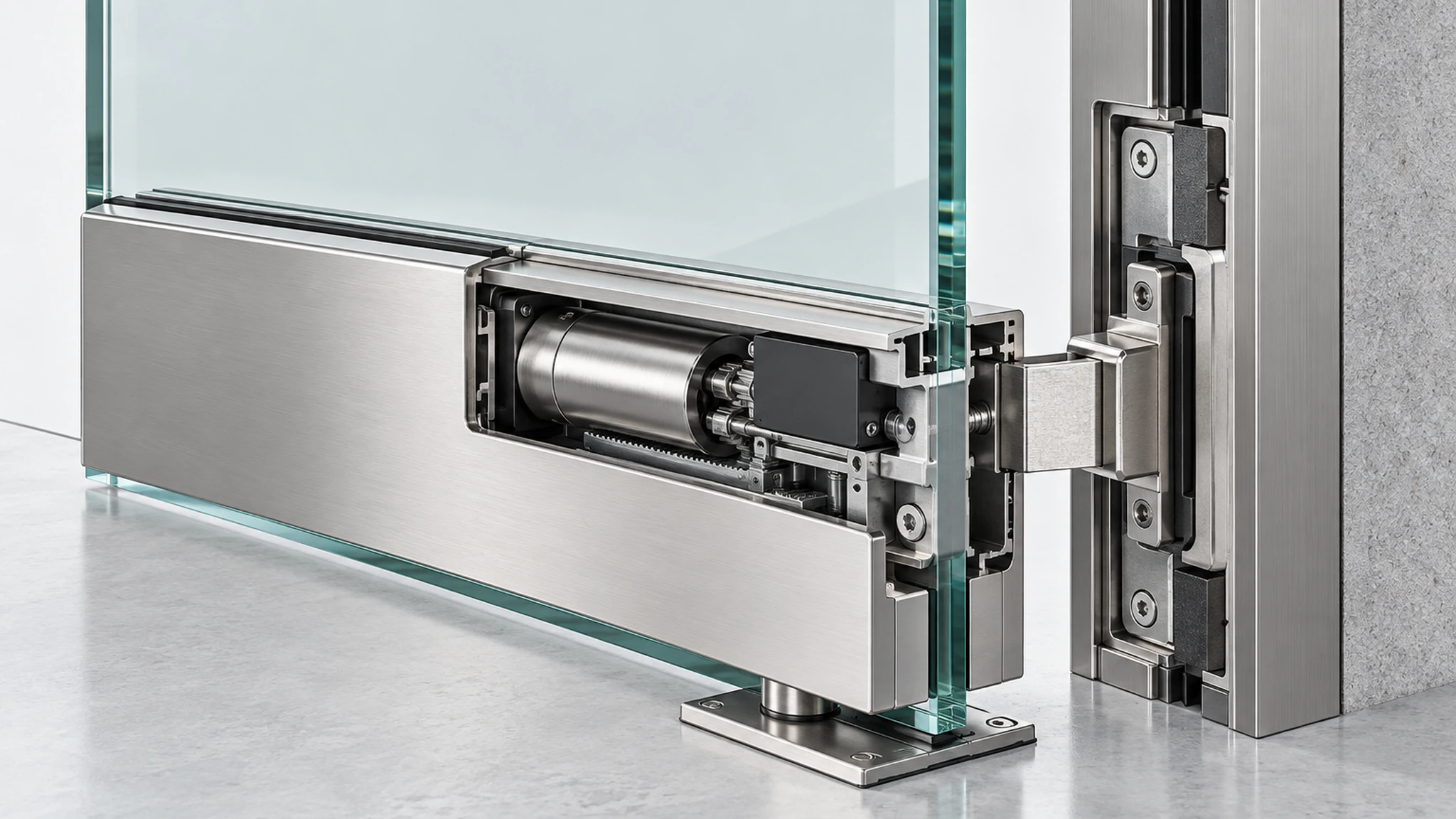

3. Оценивайте монтажный интерфейс и ответную часть как систему
Корпус замка, монтажный кронштейн или зажим, подвижное полотно, ответная часть и неподвижная опора должны оцениваться как единая механическая связь. Если смотреть только на корпус, остаётся без ответа главный вопрос: куда передаётся усилие закрывания и что сохраняет эту связь после многократного использования?
При проверке нужно определить несущие монтажные поверхности, свободное пространство вокруг ручек и стеклянной фурнитуры, опору со стороны ответной части, доступ к кабелям и обслуживанию питания, а также возможность сохранить существующую фурнитуру. Нужно также указать планируемое сверление, зажим или адаптер для стекла и соседней конструкции. Эти работы следует сопоставлять с требованиями проекта и поставщика стекла.
Если платформа выглядит перспективно, запросите монтажную концепцию с позициями кронштейна, корпуса и ответной части на реальной геометрии двери. Концепцию нужно проверить до заказа партии и воспроизвести на образце. Подтверждённые размеры следует отделять от ещё не измеренных.

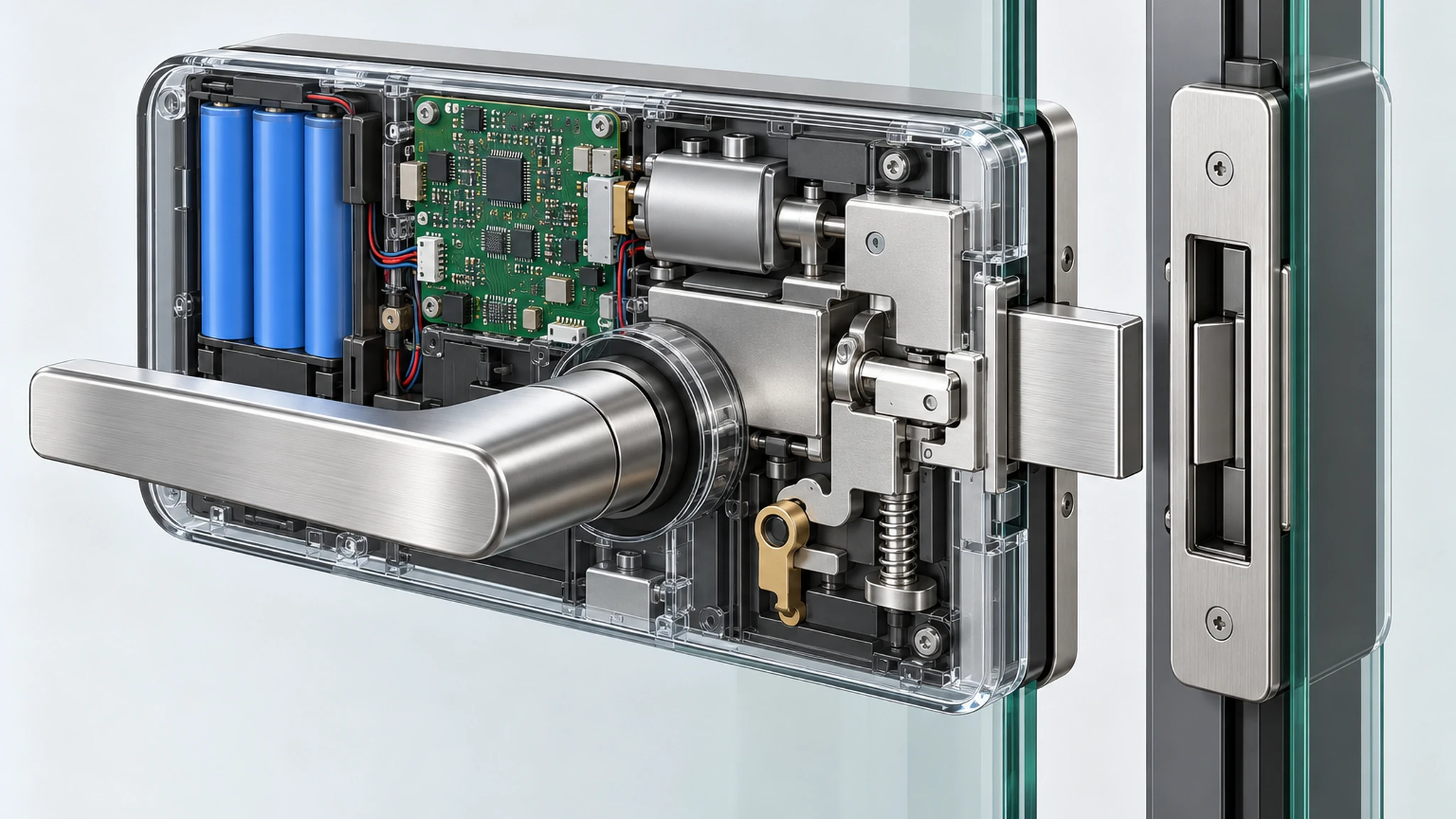

4. Определите питание и аварийный доступ до монтажа
Питание и аварийный доступ — это эксплуатационные решения, а не детали, которые добавляют после монтажа. Проект должен определить, кто контролирует состояние питания, кто меняет или обслуживает источник, что происходит при недоступности штатного режима и какие лица имеют право использовать аварийный путь.
Начните со способа доступа и эксплуатационной ответственности. Батарейное, проводное, управляемое освобождение и смешанные схемы имеют разные зависимости по монтажу и обслуживанию. Оценка должна определить интерфейс питания, сервисный доступ, переход кабеля и способ открытия корпуса, не заявляя конкретный срок службы батареи или электрические характеристики до проверки финальной конфигурации.
Для аварийного доступа также нужно письменное правило проекта. Правильный путь зависит от здания, сценария, местных требований и сохранённой фурнитуры. Это может быть механическая процедура, авторизованный способ подачи питания или освобождения, управляемая учётная запись или специальный порядок реагирования. Образец должен показать согласованный путь с участием ответственных сторон.

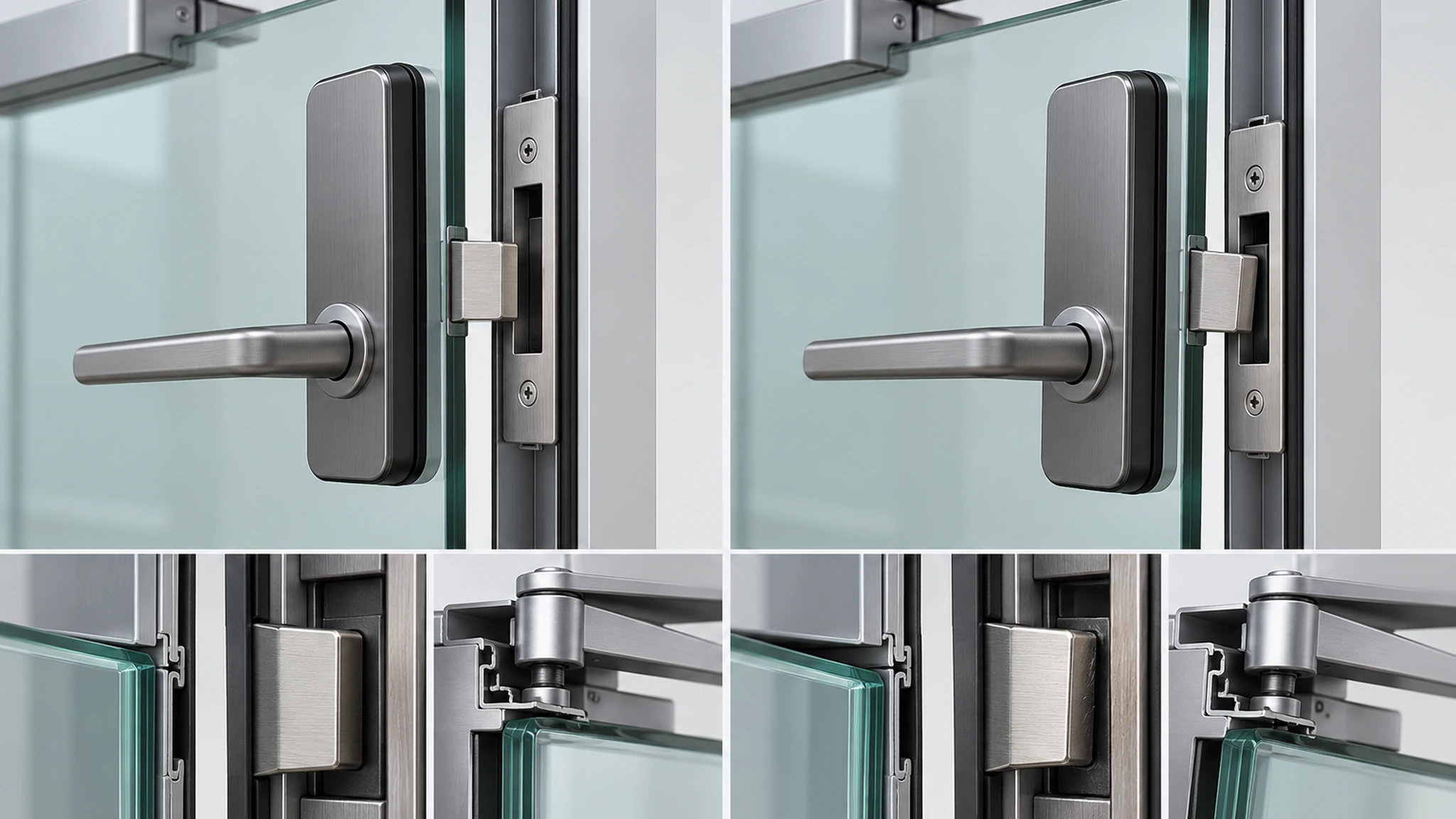

5. Проверяйте выравнивание во всём цикле закрывания
Статического выравнивания в полностью закрытом положении недостаточно. Образец нужно наблюдать при подходе, первом контакте, окончательном закрывании, зацеплении, освобождении и повторном открывании. Провисание полотна, усилие доводчика, сопротивление уплотнителя, ручка, состояние пола и регулировка фурнитуры меняют связь между замком и ответной частью.
Команда должна заранее согласовать наблюдения: стабильно ли полотно приходит в нужное закрытое положение; сохраняется ли положение ответной части; есть ли трение, удар или заклинивание; работает ли штатный доступ после повторных циклов; остаётся ли установка безопасной и обслуживаемой? Это наблюдения на конкретном образце, а не универсальные обещания.
При интенсивной эксплуатации или изменяющихся условиях закрывания повторите проверку после настройки фурнитуры в проектное состояние. Если выравнивание зависит от временных прокладок, ручного давления или удержания полотна монтажником, интерфейс ещё не подтверждён.

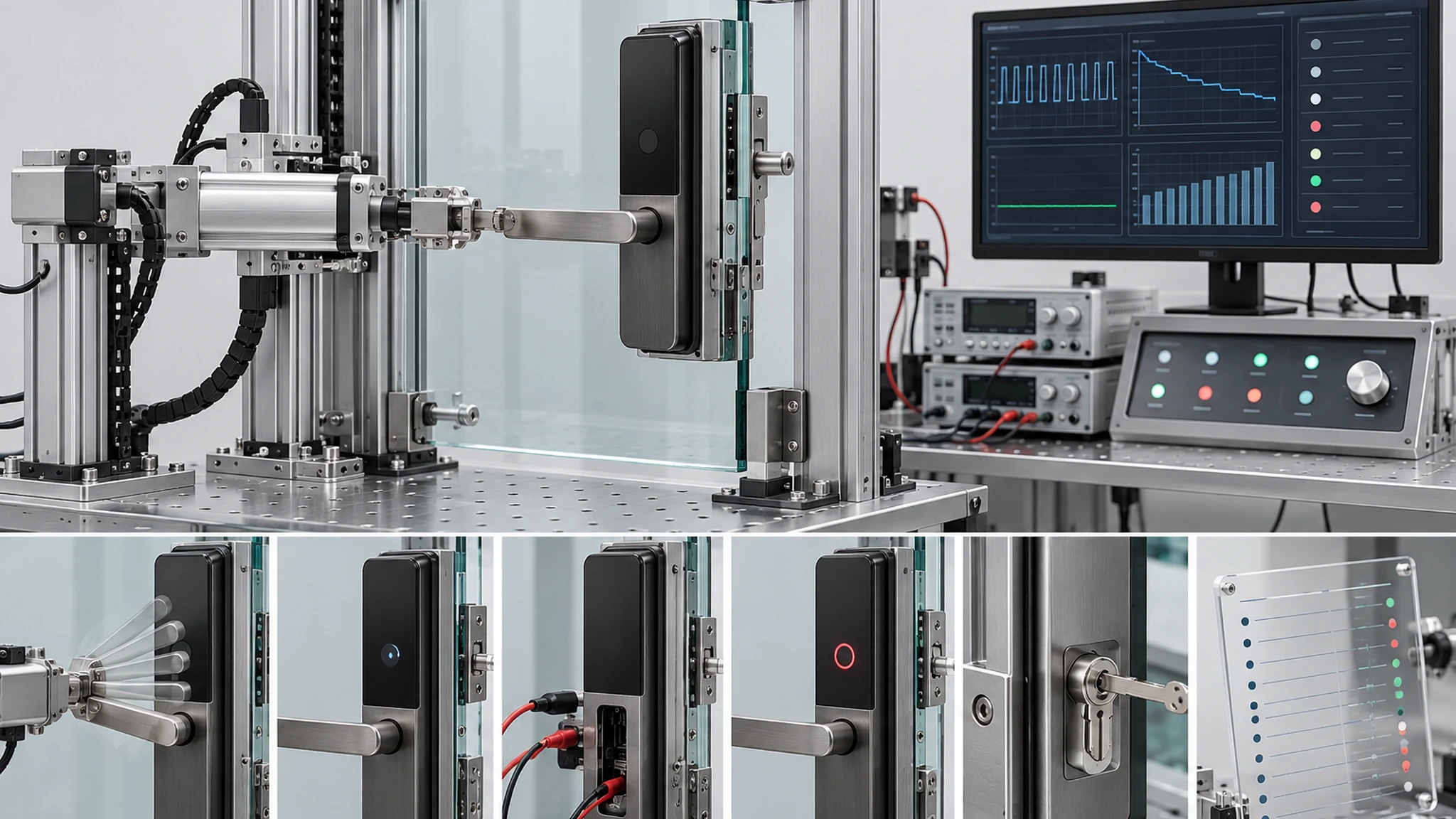

6. С помощью образца превратите предположения в наблюдения
Проверка образца заменяет предположения наблюдаемыми данными. Она должна включать целевую конфигурацию двери или доказанно эквивалентный макет, монтажный интерфейс, выбранный способ доступа и согласованную процедуру обслуживания или аварийного открытия. Одного успешного разблокирования недостаточно.
Используйте простой протокол с компонентами образца, датой конфигурации, состоянием двери, участниками, наблюдениями и открытыми действиями.
| Тема проверки | Что должна наблюдать команда |
|---|---|
| Дверь и фурнитура | Монтажные поверхности, зазоры, опора со стороны ответной части, сервисный доступ и предполагаемый адаптер или зажим |
| Закрывание и зацепление | Повторяемое закрывание, связь с ответной частью, отсутствие недопустимого трения или заклинивания и стабильное зацепление |
| Штатный доступ | Выбранный способ доступа, поведение авторизации и пользовательская последовательность действий |
| Питание и обслуживание | Доступ к обслуживанию, процедура при низком питании и ответственность за плановые проверки |
| Аварийный доступ | Согласованная авторизованная процедура, ответственные лица и условия применения |
| Контроль передачи | Список компонентов, конфигурация, монтажные записи, открытые риски и ответственность за утверждение |
Отчёт по образцу не должен превращать наблюдения в неподтверждённые гарантии. В нём нужно указать, что проверялось и в какой конфигурации, что прошло, что требует изменения и что нужно повторно подтвердить до производства или запуска на объекте.
7. Подготовьте проверяемый пакет RFQ
RFQ проще оценивать, когда известные факты проекта отделены от открытых вопросов. Приложите данные двери и укажите, что должен делать замок. Не просите поставщика выводить всю установку из одной общей фотографии или названия модели.
- Конфигурация двери, направление открывания, доступные чертежи двери и фурнитуры, а также чёткие фотографии спереди, сзади, с торца и со стороны закрывания.
- Место и назначение проекта, включая возможные местные нормы, требования управляющей компании или специализированной двери.
- Ожидаемые способы доступа и требования к СКУД, идентификаторам, дистанционному освобождению или управлению объектом.
- Стационарная конструкция для ответной части или кронштейна, а также ограничения по сверлению, зажиму или изменениям.
- Ожидания по питанию, ответственность за обслуживание и требуемая процедура аварийного доступа.
- Количество, график образца, целевой рынок, упаковка или маркировка и сторона, отвечающая за окончательное утверждение монтажа.
- Необходимые документы, протоколы осмотра, контроль изменений и материалы передачи.
Это не отменяет необходимость образца, но создаёт общую основу для определения его объёма.
8. Заключение
Проект умного замка для стеклянной двери следует начинать с системы закрывания, а не с выбора модели в каталоге. Нужны документированная конфигурация двери, подтверждённый монтажный интерфейс и ответная часть, чёткая ответственность за питание и аварийный доступ, а также образец, показывающий требуемое закрывание и доступ.
WF-010, WF-019 и WF-026 можно обсуждать как платформы-кандидаты только после изучения чертежей, фурнитуры и требований проекта. Для первичной оценки передайте данные двери, способ доступа и эксплуатационные требования, после чего проведите проверку чертежей, монтаж образца и документированную валидацию.
Запросить оценку проекта для стеклянной двери
Отправьте чертежи или фотографии двери, направление открывания, состояние фурнитуры, планируемое количество, требования к доступу, ожидания по питанию и процедуру аварийного доступа. WAFU сможет определить объём проверки чертежей и образца.
