Руководство Технического центра WAFU для инженеров, закупщиков, монтажников, интеграторов и OEM/ODM-брендов. Для конкретных ограничений модели используются официальные технические документы.
Замок может помещаться внутри двери и при этом работать нестабильно. Ось, ответная планка, просадка полотна, уплотнитель и монтажные ошибки меняют реальную нагрузку на привод.
Содержание
- Пять геометрических проверок
- Механический путь нагрузки
- Суммирование допусков
- Испытание образца
- WF-019 и WF-026
- RFQ и приемка
- Вывод

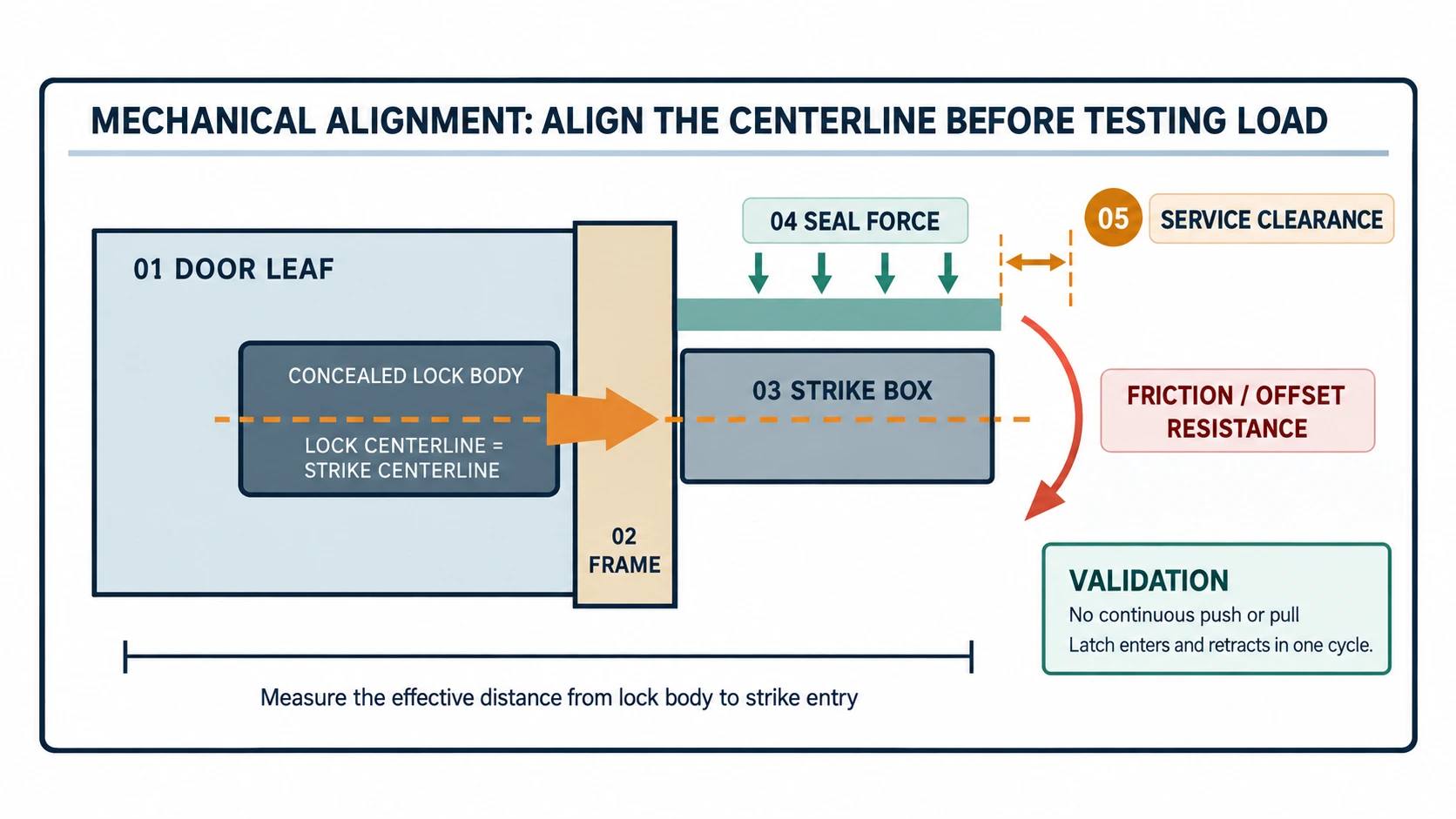

1. Начните с пяти проверок геометрии
Измерьте толщину двери, положение корпуса, оси ригеля и ответной планки, направление открывания и состояние петель. Проверка при открытой двери не показывает усилия со стороны коробки.
Проверьте вход ригеля, боковое трение, удар о дно ответной планки и необходимость постоянно толкать или тянуть полотно. Тяжёлая дверь может со временем просесть, а уплотнитель создаёт дополнительное возвратное усилие. Сразу предусмотрите место для батарей, инструмента, кабелей и аварийного открытия.
2. Опишите путь механической нагрузки
Привод преодолевает трение ригеля, усилие уплотнителя, смещение полотна, внутреннее сопротивление передачи и монтажную ошибку:
Формула
показывает связь сопротивления, плеча и КПД, но не заменяет испытание на реальном образце.

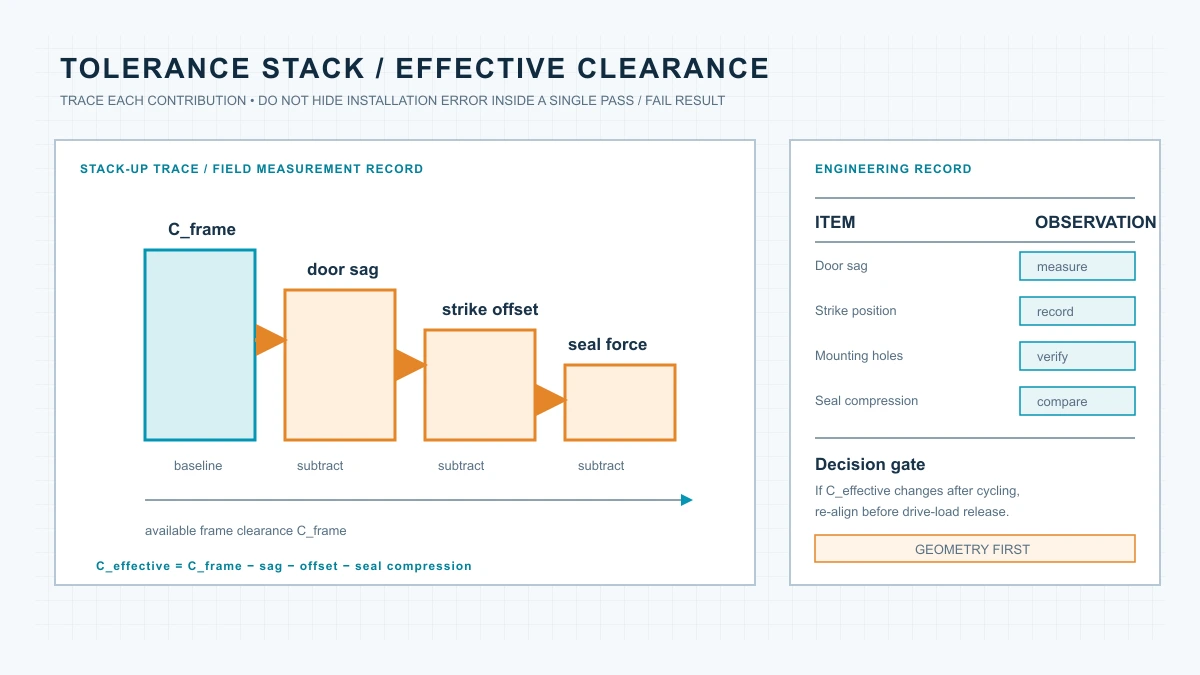

3. Оцените суммарные допуски
Просадка двери, смещение ответной планки, отверстия и сжатие уплотнителя вместе уменьшают рабочий зазор. Фиксируйте размеры до и после монтажа, а также после циклического теста.

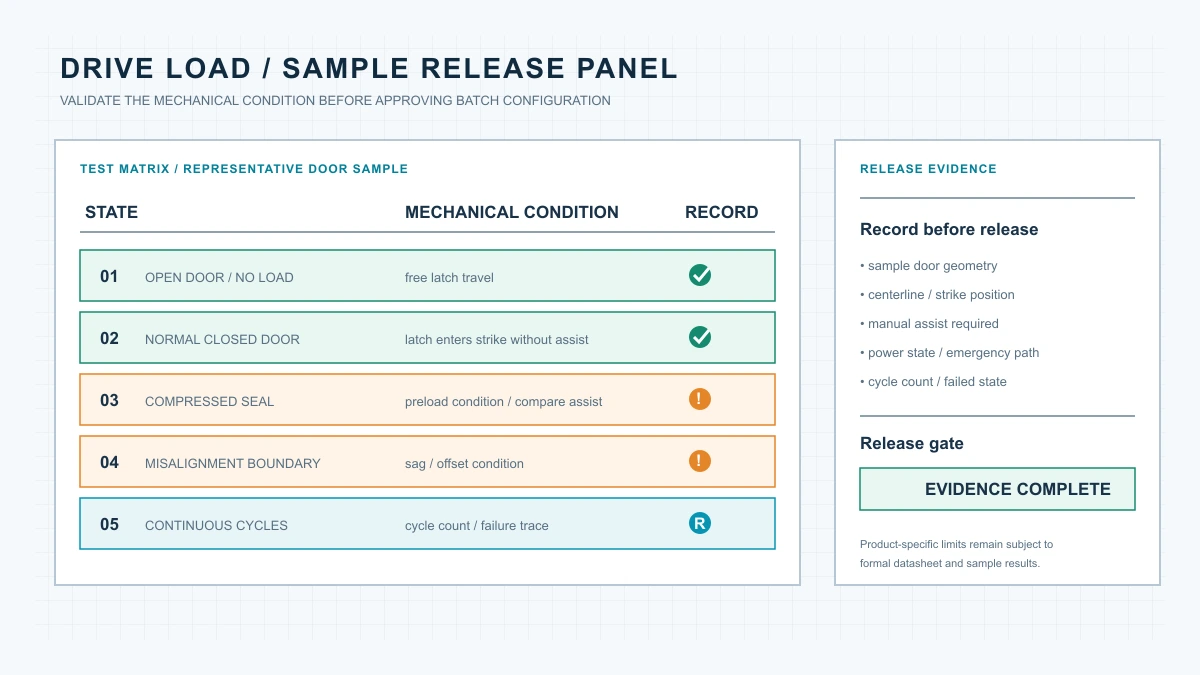

4. Проведите испытание нагрузки
Проверьте открытую дверь, нормальное закрывание, сжатый уплотнитель и небольшое смещение. Запишите полное запирание, возврат ригеля, ручную помощь, шум, питание, число циклов и ошибки. Периодический сбой требует проверки механики, а не только перезапуска или замены батарей.
5. Фокус для WF-019 и WF-026
WF-019: сохранить простоту внедрения
Для WF-019 с двумя батареями AA и пультом 433 МГц по данным продукта проверьте место установки, ось, доступ к батареям и реальную дальность.
WF-026: проверить резервирование как полный силовой путь
Для WF-026 с двойной системой, двумя моторами и цилиндром Grade C проверьте оба привода, отсутствие механического конфликта и аварийное открытие. Резервирование не исправляет перекос.
6. Внесите результаты в RFQ и приемку
В документах должны быть данные двери, ответной планки, уплотнителя, кабелей, обслуживания и результаты теста. Формулировку «образец работает» замените проверяемым условием: запирание и отпирание без постоянного ручного давления на полотно.
7. Вывод
Сначала измерьте дверь и коробку, затем подтвердите механику на представительном образце и только после этого утверждайте серийную конфигурацию. Для OEM/ODM важны технический файл и утверждённый образец.
